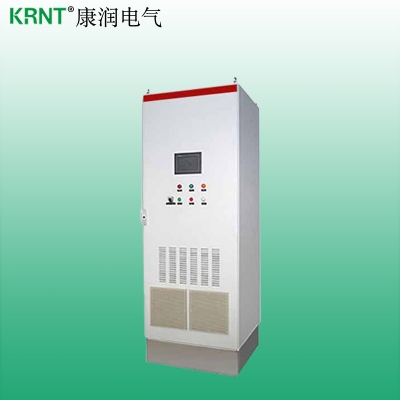

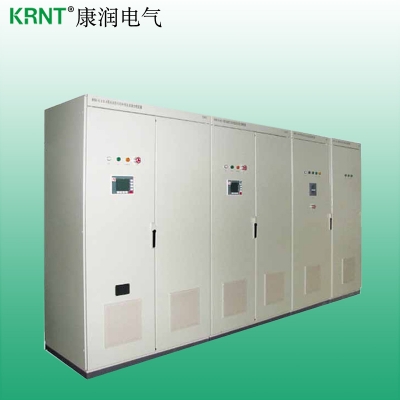

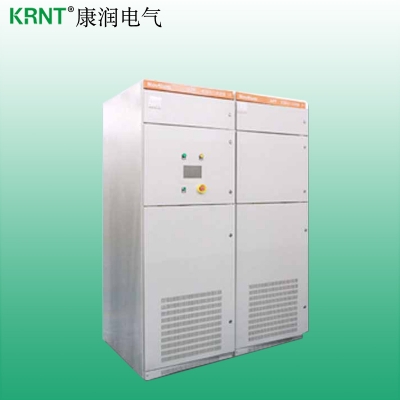

SVG高壓鏈式靜止無功發生器是當今無功補償領域最新技術的代表，SVG并聯于電網中，相當于一個可變的無功電流源，其無功電流可快速的跟蹤負載的變化而變化，自動補償系統所需無功功率，SVG的響應速度極快，又稱為靜止同步補償器簡稱STATCOM。與傳統的TCR為代表的SVC裝置相比，靜止無功發生器(SVG)的調節速度更快，運行范圍寬，而且在采用多重化、多電平等PWM技術措施后大大減少了補償電流中載波頻率諧波的含量。更重要的是，SVG使用的電抗器和電容元件遠比SVC中使用的電抗器和電容元件要小，這將大大縮小裝置的體積?？禎櫹盗懈邏红o止無功發生器SVG具有如此的優越性，代表了動態無功補償裝置的發展方向。

基本原理

SVG的基本原理是利用可關斷大功率電力電子器件如（IGBT），組成自換相橋式電路，通過電抗器并聯在電網上，適當調整橋式電路交流側輸出電壓的幅值和相位，或者直接控制其交流側電流，就可以使該電路吸收或發出滿足要求的無功電流，實現動態補償的目的。SVG在其額定補償范圍內既可以發出感性無功又可以發出容性無功，相當于一個連續動態可調的電感或電容。
