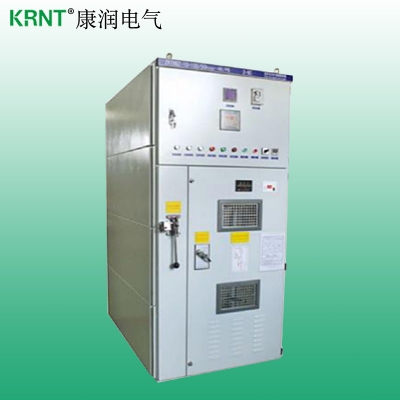

KRTBB型高壓固定無功補償裝置(以下簡稱裝置)，適用于6一35kV,頻率50Hz的交流電力系統，針對高壓電動機水泵等就行就地固定補償，可以提高高壓電動機運行功率因數、降低用電損耗等。通過綜合判斷，自動投切電容器組和自動調節變壓器有載開關的檔位，實現了動態的電壓控制和無功補償，提高了電壓質量，改善了功率因素，增加了使用部門的經濟效益。 適用于冶金、礦山、建材、石材、機械、市政、電力等待業的大功率高壓電動機就地補償和配電系統集中補償。
結構和工作原理
●該裝置為拒式結構或框架式結構，可以手動投切電容器組，又可配以電壓無功自動控制器對電容器組實行自動投切。
●柜式結構裝置由進線隔離開關柜、串聯電抗器柜、并聯電容器柜以及連接的母線組成。電容器拒可根據補償容量大小和設置的方案確定柜的數量一般由多個柜組成。柜體采用優質冷軋鋼板折彎焊接或敷鋁鋅板折彎拼裝而成，柜體防護等級要求達到IP30。
●結構布局:當單臺電容器額定容量為30~100千瓦時，所構成的電容器組為三層(單)雙排結構，當額定容量為100千瓦以上者為二層(單)雙排結構，當額定容量為200千瓦以上者為單層(單)雙排結構。
●框架式結構裝置由隔離開關構架、干式空心電抗器、并聯電容器框架及圍欄等組成。包括氧化鋅避雷器、并聯電容器、單臺保護用熔斷器、全密封放電線圈、支柱絕緣子、銅(鋁)母線排和金屬框架等。
●電容器組擱置在金屬框架上，用連接母線、支柱絕緣子按設定的連接方式組合成一次回路。
●電容器組構架通常為組裝式，結構牢固、穩定和節省鋼材，方便安裝和運輸。
●電容器安裝形式可分為單排三層式、雙排單層式和雙層雙排式等結構。
●每相電容器連接方式通常為先并聯后串聯.金屬構架表面熱鍍鋅或噴塑處理。
●整個裝置周圍根據需要可設置不銹鋼圍欄(高2米)?？蚣懿牧喜捎脙炠|型材制作。
●串聯電抗器的選型，安裝在中性點側的串聯電抗器一般選用干式鐵心電抗器;安裝在電源側的串聯電抗器一般選用空芯電抗器，可三相疊裝，也可品字型安裝。
訂貨須知
注明電壓等級、產品的型號規格和數量、柜體顏色
補償裝置進出線方式
注明其它特殊要求
相對濕度：<95%（+25℃）
最高工作電壓：不超過額定電壓的110%；
最大工作電流：不超過額定電流的1.3倍；
安裝環境：周圍介質無爆炸及易然危險、無足以損壞絕緣及金屬的氣體、無導電塵埃；
安裝地點：無劇烈振動及顛簸，安裝傾斜度<5%。
補償裝置的型號、容量以及其他技術要求；
補償裝置進出線方式；
注明其它特殊要求。
